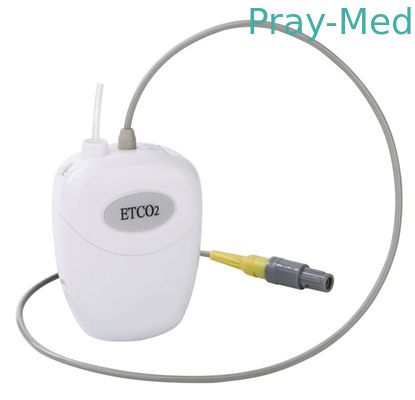

ETCO2 sensor Sidestream LH800

LH810 é um sensor sidestream apto para a utilização externo do CO2. Não ocupa nenhum espaço do anfitrião e não o conecta para hospedar apenas com a uma tomada do oito-pino. LH800 caracteriza a tecnologia pioneiro para a medida da concentração instantânea do CO2, da taxa de respiração, da concentração fim-maré do CO2, da concentração inspirada do CO2, do tempo da inspiração e do tempo da expiração. É usado geralmente - no monitor paciente e na máquina anestésica. Com um ponto baixo da taxa de preparação de amostras a 50mL/min, é ideal para o uso em pacientes adultos, pediatras e infantis; pacientes que submetem-se à sedação processual; e monitoração a curto prazo de pacientes intubated.

Especificações técnicas

• Tipo do transdutor: Sensor Sidestream do CO2 LH800
• Taxa da amostra: 50 mL/min, ±10mL/min.
• Princípio de operação: sistema ótico Não-dispersivo do feixe do infravermelho (NDIR) único, comprimento de onda duplo, nenhumas peças moventes
• Tempo da iniciação:

Ø Capnogram indicou em menos de 5 segundos

Especificações completas de alcance de Ø dentro de 10 minutos.

• Medida da escala do CO2:

Ø 0 - 114 mmHg

Ø 0 - 15%

Ø 0 - 15.2kPa

• Definição do CO2:

Ø 0,1 milímetro hectograma 0 a 50 milímetros hectograma

Ø 0,25 milímetro hectograma 50 a 114 milímetros hectograma

• Precisão do CO2:

Ø 0 – 40 mmHg ±2 mmHg

Ø 40 – 114 mmHg ±5% da leitura

• Taxa respiratória:

Respirações da escala 2 a 120 de Ø pelo minuto (BPM)

Respiração da precisão ±1 de Ø

• Calibração:

Nenhuma calibração rotineira do usuário exigiu

• Compensação:

Pressão automática do barômetro 400 - 800 mmHg.

O2 selecionável do usuário/compensação de N2O.

• Exigências da tensão:

5,0 VDC ±5%

• Consumo de potência:

Menos de 1,5 watts típico.

• Temperatura e umidade:

Funcionamento: 0o a 40oC, RH de 10 a de 90%, não-condensando-se

Armazenamento: -40o a 70oC, <90>

• Interconexão

Pin para fora:

1. VA 5.0V

2. Protetor do protetor

3. Retorno de DGND Digitas

4. VSRC não utilizado

5. Dados de série de TxD de LH800

6. Dados de série de RxD do anfitrião

7. Retorno análogo de AGND

8. SINCRONIZAÇÃO não utilizada

• Relação dos dados:

Ø RS232, bidirecional, 19200 taxas de transmissão, N-8-1 padrão.

Ø inteiramente - compatível com protocolo de comunicação de Respironics LoFlo

• Saída de dados

Concentração de gás do CO2 (milímetro hectograma), CO2 Fim-maré, CO2 inspirado, taxa respiratória, barométrico automático compensação da pressão
